ЗАПЧАСТИ СТД, СТДМ, СТДП

Запасные части для электродвигателей СТД, СТДМ, СТДП используются при ремонте синхронных электродвигателей во время планового технического обслуживания.

Своевременное проведение планового технического обслуживания позвляет избежать выхода из строя электродвигателей.

Запасные части для СТД(М)-630, СТД(М)-800, СТД(М)-1000

№	Наименование (Обозначение)	Масса 1 шт. (кг)	Кол-во на двиг.

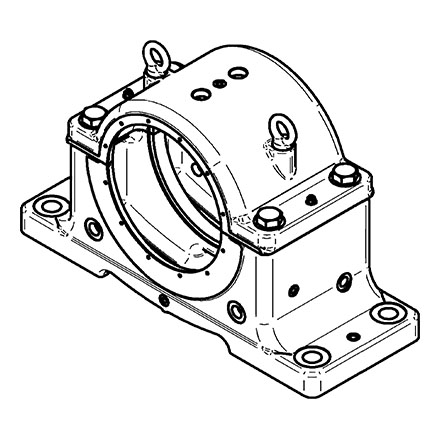

1	Вкладыш подшипника в сборе (5ВЖ.263.151)	29,6	2
2	Уплотнение лабиринтное в сборе (8ВЖ.372.142)	1,2	4
3	Полукольцо щита вентилятора (дифузор) (8ВЖ.013.115)	5	2
4	Кольцо запорное (8ВЖ.216.234)	20	2
5	Бандажное кольцо (8ВЖ.216.040)	11,5	2
6	Кожух траверсы (5ВЖ.300.252)	16,3	1
7	Траверса щеточная (5ВЖ.125.200)	10,2	1
8	Втулка с направляющим аппаратом (5ВЖ.210.097)		1
9	Кольцо контактное в сборе (5ВЖ.555.194)	18,5	1
10	Вентилятор с направляющим аппаратом (8ВЖ.435.055, 054, 053)	6,8	2
11	Кольцо смазывающее (5ВЖ.217.282)	1	2
12	Трубка изолирующая (ТСЭФ 26х32х60)	0,02	2
13	Сегмент подбандажный (8ВЖ.192.395, 396)	0,15	24
14	Токопровод ротора (5ВЖ.588.070)	1,6	2
15	Воздухоохладитель ВБ20х680-3 (6ВЖ.392.165,-02,-0,4)	123	2

Запасные части для СТД(М)-1250, СТД(М)-1600, СТД(М)-2000

№	Наименование (Обозначение)	Масса 1 шт. (кг)	Кол-во на двиг.
1	Вкладыш подшипника в сборе (5ВЖ.263.141)	26,7	2
2	Уплотнение лабиринтное в сборе (5ВЖ.372.110)	4,6	4
3	Токопровод ротора (8ВЖ.586.075)	1,5	2
4	Трубка токопровода (ТСЭФ) 32х3х915 (5ВЖ.770.000-05)	0,02	1
5	Вентилятор с направляющим аппаратом (8ВЖ.435.059, 060,061)	2	2
6	Полукольцо щита вентилятора (дифузор) (8ВЖ.024.099)	5,2	2
7	Бандажное кольцо (8ВЖ.216.471)	16	2
8	Кольцо центрирующее (8ВЖ.216271)	1,45	2
9	Сегмент подбандажный (8ВЖ.192.545 8ВЖ.192.545-01)	0,325 0,36	24
10	Воздухоохладитель ВБ36х880-3 (6ВЖ.392.197)	140	2
11	Клин пазовый (8ВЖ.194.509-04)	2,3	40
12	Кожух траверсы (5ВЖ.300.254)	19,3	1
13	Траверса щеточная (5ВЖ.125.200)	10,2	1
14	Щит наружный (5ВЖ.012.353.-01)	30,5	2
15	Втулка с контактными кольцами (5ВЖ.210.097)		1
16	Кольцо контактное в сборе (5ВЖ.555.194)	18,5	1

Запасные части для СТД(М)-2500, СТД(М)-3150, СТД(М)-4000, СТД(М)-5000

№	Наименование (Обозначение)	Масса 1 шт. (кг)	Кол-во на двиг.
1	Вкладыш подшипника в сборе (5ВЖ.263.153.)	36	2
2	Уплотнение лабиринтное в сборе (5ВЖ.372.116)	4,2	4
3	Траверса щеточная (5ВЖ.125.200)	10,2	1
4	Вентилятор с направляющим аппаратом (8ВЖ.435.104, 048-01)	18,5	2
5	Кольцо контактное в сборе (5ВЖ.555.194)	18,5	1
6	Воздухоохладитель ВБ70х980 (6ВЖ.392.165-08)	135	2
7	Воздухоохладитель ВБ70х1450 (6ВЖ.392.165-03)	160	2
8	Кожух траверсы в сборе (5ВЖ.300.247)	28	1
9	Уплотнение щита в сборе (8ВЖ.024.111)	3,88	2

Запасные части для СТД(М)-6300, СТД(М)-8000, СТД(М)-10000, СТД(М)-12500

№	Наименование (Обозначение)	Масса 1 шт. (кг)	Кол-во на двиг.
1	Вкладыш подшипника в сборе (Согласно мощности двигателя)	90	2
2	Уплотнение лабиринтное в сборе (Согласно мощности двигателя)		4
3	Вентилятор (Согласно мощности двигателя)		2
4	Клин пазовый ротора (Согласно мощности двигателя)	3,2	64
5	Коробочка конца роторного паза (Согласно мощности двигателя)		64
6	Коробочка роторного паза (Согласно мощности двигателя)		32
7	Траверса щеточная (5ВЖ.125.266)	45,9	1
8	Кольцо контактное (5ВЖ.555.208)	23	1
9	Токоподвод ротора (5ВЖ.588.076)	2,8	2
10	Воздухоохладитель ВБ70х1250 (6ВЖ.392.167)	272	2
11	Воздухоохладитель ВБ90х1450 (6ВЖ.392.167-01)	298	2
12	Воздухоохладитель ВБ140х2150 (6ВЖ.392.167-02)	388	2
13	Вывод ротора (5ВЖ.516.108-01)		2
14	Щеткодержатель ДГ20х32 (5ВЖ.112.006)		12
15	Кожух траверсы (5ВЖ.300.377)	40	1
16	Кольцо бандажное (8ВЖ.210.086)	59	2
17	Сегмент подбандажный (8ВЖ.192.416)	0,3	24

Дополнительные детали для СТД(М)-630, СТД(М)-800, СТД(М)-1000, CТД(М)-1250, СТД(М)-1600, СТД(М)-2000, СТД(М)-2500, СТД(М)-3150, СТД(М)-4000, СТДМ-5000

№	Наименование (Обозначение)	Масса 1 шт. (кг)	Кол-во на двиг.
1	Шина соеденительная кольца контактного (5ВЖ.581.107)	0,1	2
2	Шпилька кольца контактного (5ВЖ.937.012)	0,26	1
3	Болт кольца контактного (8ВЖ.920.262)	0,03	2
4	Гайка кольца контактного (5ВЖ.940.095-02)		2
5	Трубка изоляционная кольца контактного (8ВЖ.770.050)	0,16	1
6	Фиксатор токоподвода (5ВЖ.271.028)	0,1	1
7	Фиксатор токоподвода 4й отрезок (5ВЖ.271.035)	0,2	1
8	Щеткодержатель ДГ20х32 (5ВЖ.112.006)		12
9	Щетки электрографитовые ЭГ-71 (20х32х64)		12
10	Втулка изоляционная шпильки (5ВЖ.724.065-01)		6+12
11	Шайба изоляционная ИЗШ 27х53х8 ()		12
12	Шайба изоляционная ИЗШ 34х60х6 (8ВЖ.710.866-28)		6
13	Шайба изоляционная ИЗЩ 28х45х6 (8ВЖ.710.866-03)		12
14	Термометр (ТТУ4.1240.141)		2
15	Термопреобразователь (ТСМ-1388-50М)		7
16	Переключатель (ПТИ-М-У3)		1
17	Панель контактная ТСМ (12 точек)		1
18	Изолятор опорный И8-80		6
