ВОЗДУХООХЛАДИТЕЛИ ВО, ВОП, ВУП, ВБ

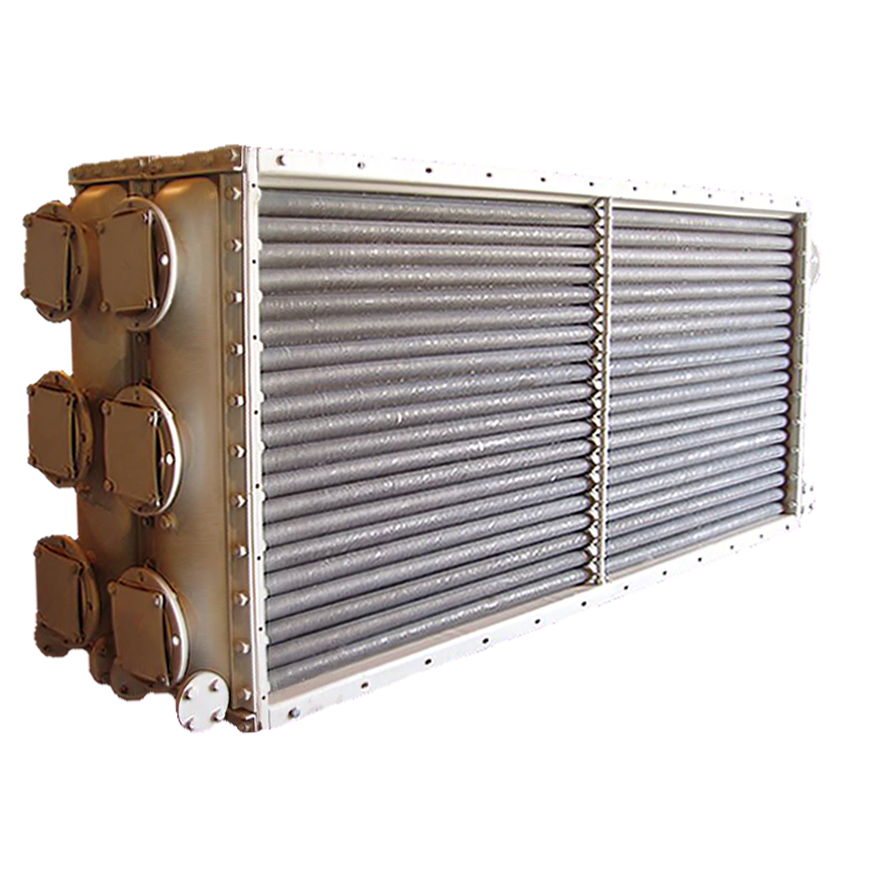

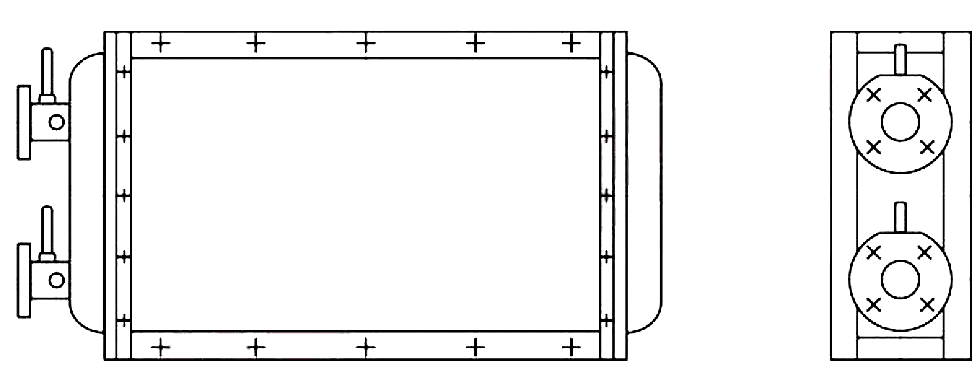

Воздухоохладители предназначены для охлаждения воздуха, циркулирующего в замкнутых системах охлаждения электрических машин: крупных электродвигателей, гидрогенераторов, возбудителей, преобразователей общего назначения. Как правило, все промышленные охладители используют в качестве хладагента воду. Это является их основным отличием от других серий устройств охлаждения, поэтому их называют промышленными водяными воздухоохладителями. Теплообменник промышленного водяного охладителя состоит из целого набора оребрённых труб, заключенных в торцевые плиты, которые закрываются герметичными крышками. Корпус устройства оснащен патрубками входа и выхода воды и фланцами, для крепления устройства к трубопроводу. Каждая модель теплообменника, оснащена пробками для быстрого стравливания воздуха слива воды, а также монтажными приспособлениями. Корпус воздухоохладителя обычно выполнен из углеродистой или нержавеющей стали. Материал используемый для труб теплообменника зависит от качества охлаждающей воды и условий работы установки. Наиболее часто, в качестве материала для труб используется нержавеющая сталь, латунь, медь, мельхиор. Оребрение труб зависит от способа его изготовления, но чаще всего, для изготовления теплоприемных ребер используется сплав алюминия. Промышленные водяные воздухоохладители различаются между собой производительностью, диаметром и оребрением труб, количеством циклов прохождения охлаждающей жидкости и по конструктивному исполнению.

Технические характеристики воздухоохладителей ВО

Условное обозначение	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход воздуха (м3/с)	Температура охлаждающей воды (°С)		Температура охлаждённого воздуха (°С)		Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)	Масса (кг)
Условное обозначение	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход воздуха (м3/с)	УХЛ4	Т4	УХЛ4	Т4	Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)	Масса (кг)
ВО–10/800–01	10	4,3	0,5	30	40	40	50	157	0,01	0,3	90
ВО–12/990–01	12	10	0,7	30	-	40	-	73	0,014	0,2	86
ВО–14/950–01	14	6.0	0.6	30	40	40	50	157	0.02	03	114
ВО–17/1100–01	20	8,6	1,0	-	36	-	43	127	0,049	0,3	168
ВО–20/1100–01	20	8,6	1,0	30	40	40	50	167	0,03	0,3	140
ВО–30/1100–01	30	15	0,55	33	-	40	-	90	0,049	0,3	168
ВО–32/1320–01	32,5	10	1,7	-	36	-	43	334	0,03	0,3	270
ВО–40/800–01	40	30	2	33	38	40	45	128	0.04	0.3	314
ВО–42/1345–01	42.5	25	1.5	33	38	40	45	186	0.041	0.5	200
ВО–46/1510–01	46	13	2.1	30	35	40	45	215	0.07	0.3	295
ВО–46/1510–01	30	14.4	1.7	30	35	40	45	57	0.08	0.6	185
ВО–50/470–01	50	30	2.37	30	35	40	45	461	0.02	0.3	250
ВО–50/800–01	50	10	2,8	33	-	40	-	1100	0,008	-	200
ВО–50/1000–01	50	10	4,2	33	-	40	-	950	0,006	-	300
ВО–50/1320–01	50	1.75	33	-	40	-	50	229	0.03	0.3	270
ВО–50/1535–01	50	17.5	1.8	-	43	-	50	285	0.06	0.3	345
ВО–55/1360–01	55	33.3	3.42	30	35	40	45	113	0.071	0.2	396
ВО–56/700–01	56	40	2.27	30	35	40	45	96	0.026	0.3	448
ВО–56/1345–01	56.3	25	2,25	33	33	40	40	441	0,08	0,5	220
ВО-60/1550-01	60	25	1,5	33	-	43	-	46	0,007	0,3	335
ВО–68/900–01	68	50	3.5	30	35	40	45	96	0.045	0.3	488
ВО–70/1000–01	70	18,5	1,8	30	-	40	-	206	0,069	0,3	250
ВО–70/1535–01	70	25	2,0	33	-	40	-	245	0,06	0,3	345
ВО–74/1540–01	74,5	25	1,8	33	-	40	-	475	0,018	08	215
ВО–76/1010–01	80	25,2	1,6	30	35	40	45	74,6	0,085	,06	215
ВО–80/1250–01	80	10	6,9	30	-	40	-	1050	0,02	0,5	380
ВО–80/1900–01	80	25	2,1	33	33	40	40	201	0,04	0,5	276
ВО–82,5/1540–01	82,5	25	1,9	35	35	45	45	508	0,018	0,8	230
ВО–100/1200–01	100	28	4,0	30	-	40	-	222	0,0005	0,15	525
ВО–100/1400–01	100	18	8,3	30	-	40	-	870	0,04	0,5	460
ВО–100/1800–01	100	18	13,9	30	-	40	-	870	0,03	0,5	700
ВО–106/1000–01	106	37,5	6,0	20	-	35	-	334	0,04	0,3	400
ВО–115/1510–01	115	43,1	2,2	30	35	40	45	75	0,017	0,3	422
ВО–115/1590–01	115	43,1	6,2	30	-	40	-	440	0,027	0,3	422
ВО–120/1250–01	120	25	25	30	-	40	-	112	0,017	0,5	430
ВО–125/1600–01	125	44	5,6	30	35	40	45	118	0,12	0,5	490
ВО–140/1448–01	140	60	4	30	-	40	-	276	0,006	0,3	605
ВО–146/1510-01	146	43,1	5	30	35	40	45	206	0,07	0,5	385
ВО–150/1770-01	150	40	7	30	-	40	-	704	0,08	0,4	930
ВО–150/2090-01	150	40	7	30	-	40	-	196	0,08	0,4	525
ВО–158/1320–01	112	32,4	2,3	30	40	40	50	52	0,1	0,6	385
ВО–158/1510–01	160	36	3,4	30	40	40	50	75	0,13	0,6	420
ВО–158/1510–01	158	59,3	8,5	30	35	40	45	445	0,016	0,3	530
ВО–165/2200–01	109	15,7	3,5	30	35	40	45	98	0,038	0,03	630
ВО–188/2200–01	188	44	7,5	30	35	40	45	122	0,13	0,5	595
ВО–194/2510–01	194	86	10,2	30	35	40	45	434	0,089	0,3	565
ВО–204/2010–01	204	45	12,6	30	35	40	45	544	0,096	0,5	460
ВО–220/1714–01	220	80	5,5	30	35	40	45	423	0,016	0,3	655
ВО–240/2600–01	240	62	12	30	35	40	45	206	0,23	0,5	670
ВО–267/2510–01	267	118	13,8	30	35	40	45	427	0,09	0,3	710
ВО–280/2000–01	280	35	6	25	30	35	40	332	0,032	0,2	675
ВО–380/2300–01	380	50	14,2	15	30	35	50	829	0,035	0,3	575

Технические характеристики воздухоохладителей ВОП (воздухоохладитель подвесной)

ТИП	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход воздуха (м3/с)	Температура охлаждающей воды (°С)		Температура охлаждённого воздуха (°С)		Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)
ТИП	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход воздуха (м3/с)	УХЛ4	Т4	УХЛ4	Т4	Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)
ВОП–10	65	25	3	28	-	35	-	115	0,07	02
ВОП–24	181	42	7	30	-	40	-	78	0,016	0,2
ВОП–25	650	300	20	30	-	40	-	175	0,035	0,2
ВОП–32,5	115	25	4,5	20	-	35	-	420	0,01	0,3
ВОП–58	38	15	1,5	33	35	40	45	100	0,006	0,3
ВОП–120	55	11	2	30	-	40	-	150	02	0,2

Технические характеристики воздухоохладителей ВУП (универсальный поверхностный)

Тип воздухоохладителя	Теплосьём (кВт)	Длина (мм)	Ширина (мм)	Высота (мм)	Вес одной секции (кг)
ВУП-15х6х2000-4	91	2224	440	1100	782
ВУП-28х6х2600-6	240	2890	1536	350	962
ВУП-16х6х1000-1	67	1428	350	950	465
ВУП-16х6х1500-4	78-115	1929	350	950	562
ВУП-22х6х1500-4	108-153	1928	350	1250	723
ВУП-16х6х2500-2	340	2928	350	950	762
ВУП-22х6х2500-2	340	2928	350	1250	986
ВУП-16х6х2500-2	340	2928	350	950	762
ВУП-22х6х2500-2	340	2928	350	1250	986

Технические характеристики воздухоохладителей ВБ (боковые патрубки)

Тип воздухоохладителя	Теплосьём (кВт)	Длина (мм)	Ширина (мм)	Высота (мм)	Вес одной секции (кг)
ВБ-20х800-2	20	1154	320	250	118
ВБ-36х1250-2	36	1602	320	250	154
ВБ-50х980-1	32	1292	450	595	135
ВБ-70х1150-3	61	1462	450	595	160
ВБ-20х680-3	20	1042	440	530	140
ВБ-36х880-3	36	1202	440	530	140
ВБ-70х1250-3	72,6	1678	340	805	272
ВБ-90х1450-3	92,45	1878	340	805	298
ВБ-140х2150-3	136,7	2578	340	805	388
ВБ-70х1250-2	72,6	1618	515	590	272
ВБ-90х1450-2	92,5	1818	515	590	298
ВБ-140х2150-2	136,6	2518	515	590	388
