ЗАВОД ТЕХНОПРИВОД

ГАЗООХЛАДИТЕЛИ

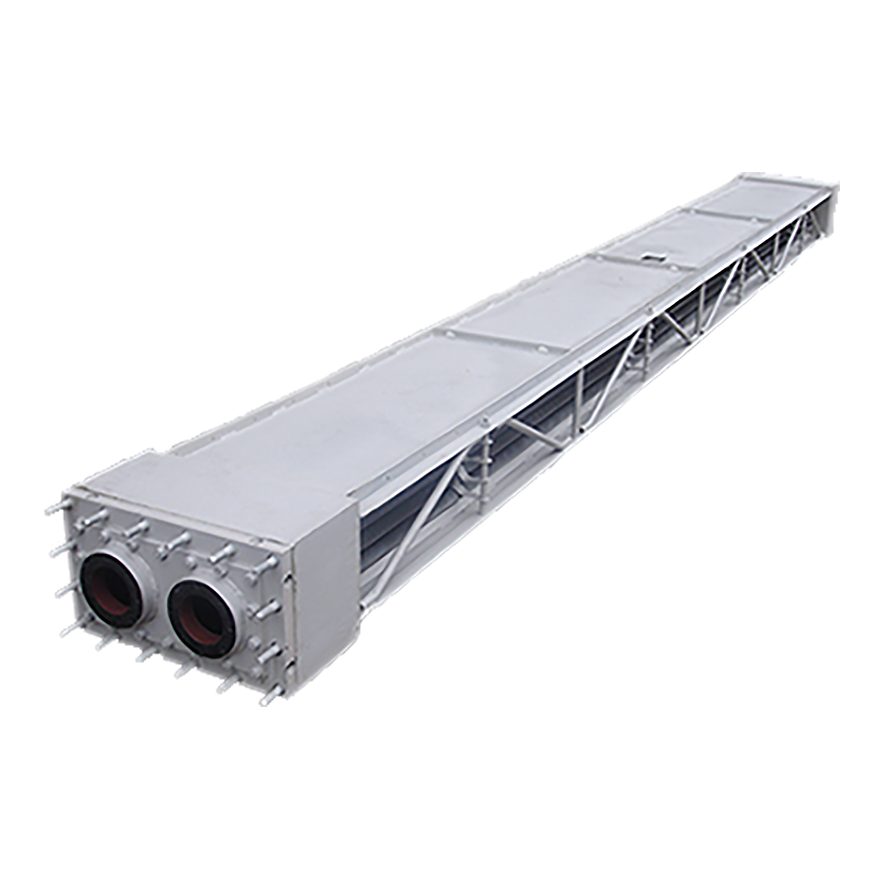

Промышленные газоохладители предназначены для отведения тепла от газа (водорода), который циркулирует в закрытой системе оборудования (турбогенератора или синхронного компенсатора общего назначения). Они выпускаются в четырех климатических вариантах: О (общий); У (умеренный); УХЛ (умеренный и холодный); Т (тропический). По категории размещения могут быть вертикальными или горизонтальными.

Газоохладители

Название	Чертеж	Первичное применение
Газоохладитель	1М2170	ТВ-100-2
Газоохладитель	1М2541	ОГП-30
Газоохладитель	6БС.392.011 СБ	ОГП-60
Газоохладитель	6БС.392.072 СБ	ОГП-165
Газоохладитель	6БС.392.171 СБ	ОГПФ-50/3600-Т
Газоохладитель	6БС.392.183 СБ	ОГПФ-100
Газоохладитель	6БС.392.191 СБ	ОГП2-200
Газоохладитель	6БС.392.247 СБ	ОГП-320
Газоохладитель	6БС.392.249 СБ	ТВФ-100/3600
Газоохладитель	6БС.392.275 СБ	ТВФ-100-2
Газоохладитель	6БС.392.286 СБ	ОГПФ-55-Т
Газоохладитель	6БС.392.310 СБ	ТВВ-1000-2
Газоохладитель	6БС.392.486 СБ	ТВВ-1000-4УЗ
Газоохладитель	6БС.392.490 СБ	ТВВ-1000-4
Газоохладитель	6БС.392.662 СБ	ТВВ-350-2
Газоохладитель	6БС.392.674 СБ	ТВВ-220-2Е

Технические характеристики газоохладителей ГО

Условное обозначение	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход газа (м3/с)	L (мм)	Температура охлаждающей воды (°С)		Температура охлаждённого воздуха (°С)		Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)	Масса (кг)
Условное обозначение	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход газа (м3/с)	L (мм)	УХЛ4	Т4	УХЛ4	Т4	Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)	Масса (кг)
ГО-118/2814-01	118	37	4	2814	30	-	40	-	45	0,07	0,3	560
ГО-120/2719-01	120	43	4,5	2719	33	-	40	-	98	0,08	0,3	510
ГО-125/4806-01	125	28	5	4806	33	-	40	-	77	0,06	0,3	680
ГО-129/2780-01	129	43	4,25	2780	30	-	40	-	69	0,1	0,2	475
ГО-131/2835-01	131	36	5,62	2835	33	-	40	-	98	0,06	0,3	670
ГО-135/4672-01	135	25	3,5	4672	25	35	40	50	42	0,08	0,3	860
ГО-136/4554-01	136	27	5	4554	-	42	-	50	216	0,07	0,3	810
ГО-136/4806-01	136	27	5	4806	33	-	40	-	147	0,1	0,2	760
ГО-138/3264-01	138	38	5	3264	30	-	40	-	59	0,09	0,3	570
ГО-169/3588-01	169	65	7,5	3588	33	-	40	-	79	0,09	0,3	865
ГО-225/4404-01	225	44	5	4404	33	-	40	-	220	0,154	0,3	705
ГО-225/4404-02	225	44	5	4404	33	-	40	-	220	0,154	0,3	880
ГО-225/4550-01	225	50	5	4550	25	35	32	42	261	0,0785	0,3	780
ГО-225/4554-01	225	44	6	4554	33	43	40	50	289	0,139	0,3	720
ГО-225/4554-02	225	50	5	4554	-	35	-	42	324	0,122	0,3	902
ГО-240/4355-01	240	50	5	4355	33	-	40	-	280	0,15	0,3	730
ГО-258/4660-01	258	41	4,7	4660	33	-	40	-	180	0,125	0,4	715
ГО-258/5175-01	258	44	4,7	5175	33	43	40	50	231	0,167	0,3	790
ГО-258/5175-01	400	50	6,75	5175	33	-	40	-	342*	0,12	0,3	825
ГО-283/5105-01	283	45	6	5105	33	43	40	50	279	0,17	0,4	780
ГО-300/3462-01	300	52	8,75	3462	30	35	40	45	172	0,05	0,3	860
ГО-300/4775-01	300	50	7,5	4775	36	43	40	50	1696	0,085	0,3	815
ГО-375/5256-01	375	61	3,5	5256	33	43	40	50	398	0,163	0,4	910
ГО-375/5256-01	475	66	5	5256	33	43	40	50	398	0,163	0,4	910
ГО-450/5325 -01	450	62,5	7,5	5325	-	43	-	50	1470	0,145	0,3	885
ГО-475/5556-01	475	61	75	5556	33	43	40	50	602	0,15	0,4	1040
ГО-700/3990-01	700	110	10	3990	33	43	40	50	375	0,08	0,5	1470
ГО-840/2900-01	840	165	21	2900	30	-	40	-	344	0,08	0,2	1914
ГО-1100/2940-01	1100	260	10,5	2940	33	43	40	50	883	0,1	0,45	2130

Технические характеристики воздухоохладителей ОГП, ОГПФ.

Условное обозначение	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход воздуха (м3/с)	Температура охлаждающей воды (°С)		Температура охлаждённого воздуха (°С)		Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)	Масса (кг)
Условное обозначение	Тепловой поток (кВт)	Расход воды (м3/ч)	Расход воздуха (м3/с)	УХЛ4	Т4	УХЛ4>	Т4>	Аэродин. сопр. (Па)	Гидродин. сопр. (МПа)	Наибольшее рабочее давление воды(МПа)	Масса (кг)
ОГП - 30	118	37	4	30	-	40	-	45	0,07	0,3	560
ОГП - 50	125	28	5	33	-	40	-	77	0,06	0,3	680
ОГП - 25	129	43	4,25	30	-	40	-	69	0,1	0,2	475
ОГП2-100	131	36	5,62	33	-	40	-	98	0,06	0,3	670
ОГПФ - 50	136	27	5	-	42	-	50	216	0,07	0,3	810
ОГП - 60	136	27	5	33	-	40	-	147	0,1	0,2	760
ОГП - 37,5	138	38	5	30	-	40	-	59	0,09	0,3	570
ОГПФ-60-2	225	44	5	33	-	40	-	220	0,154	0,3	705
ОГПФ - 55	225	44	6	33	43	40	50	289	0,139	0,3	720
ОГПФ-55-1	225	50	5	-	35	-	42	324	0,122	0,3	902
ОГПФ - 100	258	41	4,7	33	-	40	-	180	0,125	0,4	715
ОГП - 100	258	44	4,7	33	43	40	50	231	0,167	0,3	790
ОГП - 100-1	300	52	8,75	30	35	40	45	172	0,05	0,3	860
ОГП - 165	375	61	3,5	33	43	40	50	230	0,163	0,4	980
ОГП - 165-1	475	66	5	33	43	40	50	398	0,163	0,4	910
ОГП - 200	475	61	7,5	33	43	40	50	602	0,15	0,4	1040
ОГП - 320	700	110	10	33	43	40	50	375	0,08	0,5	1470
